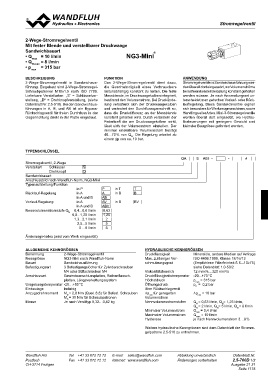

2-Wege-Stromregelventil

Mit fester Blende und verstellbarer Druckwaage

Sandwichbauart ®
• Qmax = 10 l/min
• QN max = 8 l/min NG3-Mini
• pmax = 315 bar

BESCHREIBUNG FUNKTION ANWENDUNG
2-Wege-Stromregelventil in Sandwichaus- Das 2-Wege-Stromregelventil dient dazu, Stromregelventile in Sandwichausführung wer-
führung. Eingebaut sind 2-Wege-Stromregel- die Geschwindigkeit eines Verbrauchers den überall dort eingesetzt, wo Volumenströme
Schraubpatronen M18x1,5 nach ISO 7789. lastunabhängig konstant zu halten. Die feste bei schwankender Belastung konstant gehalten
Lieferbare Verstellarten: „S“ = Schlüsselver- Messblende, im Druckwaagekolben integriert, werden müssen. Je nach Anwendungsart un-
stellung, „D“ = Drehknopfverstellung, (siehe bestimmt den Volumenstrom. Bei Druckände- terscheidet man zwischen Vorlauf- oder Rück-
Datenblatt Nr. 2.5-510). Bei den Sandwichaus- rung verschiebt sich der Druckwaagekolben laufregelung. Diese Sandwichventile eignen
führungen in A, B, und AB ist ein Bypass- und verändert den Durchflussquerschnitt so, sich besonders für Werkzeugmaschinen, sowie
Rückschlagventil für freien Durchfluss in der dass die Druckdifferenz an der Messblende Handlings allerArten. Mini-3-Stromregelventile
Gegenrichtung direkt in der Platte eingebaut. konstant gehalten wird. Durch verändern der werden überall dort eingesetzt, wo Hydrau-
Federkraft die am Druckwaagekolben wirkt, liksteuerungen mit geringem Gewicht und
lässt sich der Volumenstrom einstellen. Der kleinster Baugrösse gefordert werden.
minimal einstellbare Volumenstrom beträgt
40…70 % von QN. Die Regelung arbeitet ab
einem ∆p von ca. 10 bar.

TYPENSCHLÜSSEL

QA S A03 - - #

Stromregelventil, 2-Wege

Verstellart Schlüssel S

Drehknopf D

Sandwichbauart

Anschlussbild nach Wandfluh-Norm, NG3-Mini

Typenaufstellung/Funktion

in P P in T T
in B B
Rücklauf-Regelung in A A
in B BV
in A und B AB

Vorlauf-Regelung in A AV

in A und B ABV

Nennvolumenstromstufe QN 0,4...0,6 l/min 0,63
0,8...1,25 l/min 1,25

1,3...2,1 l/min 2

2,5...5 l/min 5

5 ...8 l/min 8

Änderungs-Index (wird vom Werk eingesetzt)

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung 2-Wege-Stromregelventil Druckflüssigkeit Mineralöle, andere Medien auf Anfrage

Nenngrösse NG3-Mini nach Wandfluh-Norm Max. zulässiger Ver- ISO 4406:1999, Klasse 18/16/13

Bauart Sandwichausführung schmutzungsgrad (Empfohlene Filterfeinheit ß 6...10≥75)

Befestigungsart 3 Befestigungslöcher für Zylinderschrauben siehe Datenblatt 1.0-50/2

M4 oder Stiftschrauben M4 Viskositätsbereich 12 mm2/s…320 mm2/s

Anschlussart Gewindeanschlussplatten, Reihenflansch- Druckflüssigkeitstemperatur -20...+70 °C

platten, Längsverkettungssystem Höchstdruck pmax = 315 bar
Öffnungsdruck pö = 0,2 bar
Umgebungstemperatur -20…+50 °C über Rückschlagventil

Einbaulage beliebig

Anzugsdrehmoment MD = 2,8 Nm (Qual. 8.8) für Befest. Schrauben ∆pmin für geregelten ∆pmin = 10 bar
Masse MD = 30 Nm für Schraubpatronen Volumenstrom
Je nach Ventiltyp 0,32…0,42 kg
Nennvolumenstromstufen QN = 0,63 l/min, QN= 1,25 l/min,
QN = 2 l/min, QN= 5 l/min, QN = 8 l/min
Minimaler Volumenstrom Qmin = 0,4 l/min
Maximaler Volumenstrom Qmax = 10 l/min
Hysterese je nach Nennvolumenstrom 3…8 %

Weitere hydraulische Kenngrössen sind dem Datenblatt der Stromre-
gelpatrone 2.5-510 zu entnehmen.
