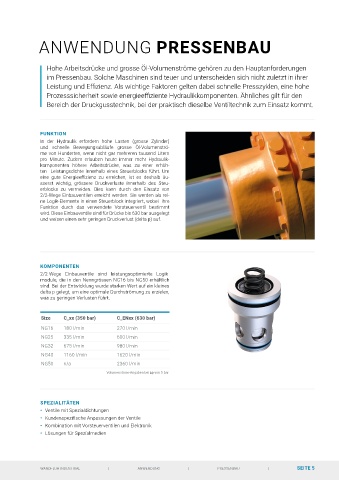

ANWENDUNG PRESSENBAU

Hohe Arbeitsdrücke und grosse Öl-Volumenströme gehören zu den Hauptanforderungen
im Pressenbau. Solche Maschinen sind teuer und unterscheiden sich nicht zuletzt in ihrer
Leistung und Effizienz. Als wichtige Faktoren gelten dabei schnelle Presszyklen, eine hohe
Prozesssicherheit sowie energieeffiziente Hydraulikkomponenten. Ähnliches gilt für den
Bereich der Druckgusstechnik, bei der praktisch dieselbe Ventiltechnik zum Einsatz kommt.

FUNKTION
In der Hydraulik erfordern hohe Lasten (grosse Zylinder)
und schnelle Bewegungsabläufe grosse Öl-Volumenströ-
me von Hunderten, wenn nicht gar mehreren tausend Litern
pro Minute. Zudem erlauben heute immer mehr Hydraulik-
komponenten höhere Arbeitsdrücke, was zu einer erhöh-
ten Leistungsdichte innerhalb eines Steuerblocks führt. Um
eine gute Energieeffizienz zu erreichen, ist es deshalb äu-
sserst wichtig, grössere Druckverluste innerhalb des Steu-
erblocks zu vermeiden. Dies kann durch den Einsatz von
2/2-Wege Einbauventilen erreicht werden. Sie werden als rei-
ne Logik-Elemente in einen Steuerblock integriert, wobei ihre
Funktion durch das verwendete Vorsteuerventil bestimmt
wird. Diese Einbauventile sind für Drücke bis 630 bar ausgelegt
und weisen einen sehr geringen Druckverlust (delta p) auf.

KOMPONENTEN
2/2-Wege Einbauventile sind leistungsoptimierte Logik-
module, die in den Nenngrössen NG16 bis NG50 erhältlich
sind. Bei der Entwicklung wurde starken Wert auf ein kleines
delta p gelegt, um eine optimale Durchströmung zu erzielen,
was zu geringen Verlusten führt.

Size C_xx (350 bar) C_ENxx (630 bar)
NG16 180 l/min 270 l/min
NG25 335 l/min 600 l/min
NG32 675 l/min 980 l/min
NG40 1160 l/min 1620 l/min
NG50 n/a 2360 l/min
Volumenstrom-Angaben bei ∆p von 5 bar

SPEZIALITÄTEN
• Ventile mit Spezialdichtungen
• Kundenspezifische Anpassungen der Ventile
• Kombination mit Vorsteuerventilen und Elektronik
• Lösungen für Spezialmedien
