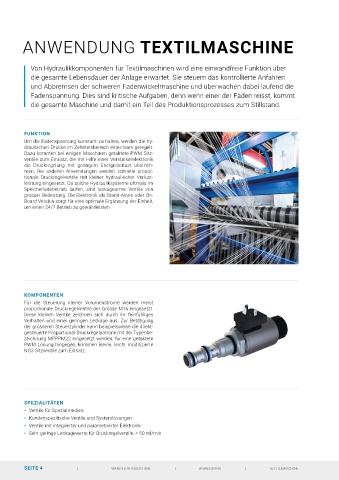

ANWENDUNG TEXTILMASCHINE

Von Hydraulikkomponenten für Textilmaschinen wird eine einwandfreie Funktion über
die gesamte Lebensdauer der Anlage erwartet. Sie steuern das kontrollierte Anfahren
und Abbremsen der schweren Fadenwickelmaschine und überwachen dabei laufend die
Fadenspannung. Dies sind kritische Aufgaben, denn wenn einer der Fäden reisst, kommt
die gesamte Maschine und damit ein Teil des Produktionsprozesses zum Stillstand.

FUNKTION
Um die Fadenspannung konstant zu halten, werden die hy-
draulischen Drücke im Zehntelsbereich eines bars geregelt.
Dazu kommen bei einigen Maschinen getaktete PWM Sitz-
ventile zum Einsatz, die mit Hilfe einer Verstärkerelektronik
die Druckregelung mit geringem Energieverlust überneh-
men. Bei anderen Anwendungen werden schnelle propor-
tionale Druckregelventile mit kleiner hydraulischer Verlust-
leistung eingesetzt. Da solche Hydrauliksysteme oftmals im
Speicherladebetrieb laufen, sind leckagearme Ventile von
grosser Bedeutung. Die Elektronik als Stand-Alone oder On-
Board Version sorgt für eine optimale Ergänzung der Einheit,
um einen 24/7 Betrieb zu gewährleisten.

KOMPONENTEN
Für die Steuerung kleiner Volumenströme werden meist
proportionale Druckregelventile der Grösse M16 eingesetzt.
Diese kleinen Ventile zeichnen sich durch ihr feinfühliges
Verhalten und einer geringen Leckage aus. Zur Betätigung
der grösseren Steuerzylinder kann beispielsweise die direkt-
gesteuerte Proportional-Druckregelpatrone mit der Typenbe-
zeichnung MPPPM22 eingesetzt werden, für eine getaktete
PWM Lösung hingegen, kommen kleine, leicht modifizierte
NG3 Sitzventile zum Einsatz.

SPEZIALITÄTEN
• Ventile für Spezialmedien
• Kundenspezifische Ventile und Systemlösungen
• Ventile mit integrierter und parametrierter Elektronik
• Sehr geringe Leckagewerte für Druckregelventile, < 50 ml/min
