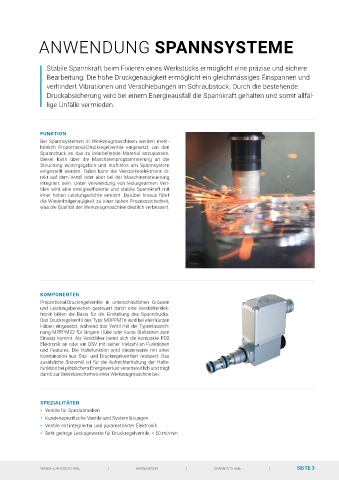

ANWENDUNG SPANNSYSTEME




                 Stabile Spannkraft beim Fixieren eines Werkstücks ermöglicht eine präzise und sichere
                 Bearbeitung. Die hohe Druckgenauigkeit ermöglicht ein gleichmässiges Einspannen und
                 verhindert Vibrationen und Verschiebungen im Schraubstock. Durch die bestehende
                 Druckabsicherung wird bei einem Energieausfall die Spannkraft gehalten und somit allfäl-
                 lige Unfälle vermieden.




               FUNKTION
               Bei  Spannsystemen  in  Werkzeugmaschinen  werden  mehr-
               heitlich  Proportional-Druckregelventile  eingesetzt,  um  den
               Spanndruck  an  das  zu  bearbeitende  Material  anzupassen.
               Dieser  kann  über  die  Maschinenprogrammierung  an  die
               Steuerung  weitergegeben  und  stufenlos  am  Spannsystem
               eingestellt  werden.  Dabei  kann  die  Verstärkerelektronik  di-
               rekt auf dem Ventil oder aber bei der Maschinensteuerung
               integriert  sein.  Unter  Verwendung  von  leckagearmen  Ven-
               tilen  wird  eine  energieeffiziente  und  stabile  Spannkraft  mit
               einer hohen Leistungsdichte erreicht. Darüber hinaus führt
               die Wiederholgenauigkeit zu einer hohen Prozesssicherheit,
               was die Qualität der Werkzeugmaschine deutlich verbessert.

















               KOMPONENTEN
               Proportional-Druckregelventile  in  unterschiedlichen  Grössen
               und  Leistungsbereichen  gesteuert  durch  eine  Verstärkerelek-
               tronik  bilden  die  Basis  für  die  Einstellung  des  Spanndrucks.
               Das Druckregelventil des Typs MDPPM16 wird bei eher kurzen
               Hüben eingesetzt, während das Ventil mit der Typenbezeich-
               nung MPPPM22 für längere Hübe oder kurze Stellzeiten zum
               Einsatz kommt. Als Verstärker bietet sich die kompakte PD2
               Elektronik an oder ein DSV mit seiner Vielzahl an Funktionen
               und  Features.  Die  Haltefunktion  wird  idealerweise  mit  einer
               Kombination  aus  Sitz-  und  Druckregelventilen  realisiert.  Das
               zusätzliche  Sitzventil  ist  für  die  Aufrechterhaltung  der  Halte-
               funktion bei plötzlichem Energieverlust verantwortlich und trägt
               damit zur Betriebssicherheit einer Werkzeugmaschine bei.





               SPEZIALITÄTEN
               •  Ventile für Spezialmedien
               •  Kundenspezifische Ventile und Systemlösungen
               •  Ventile mit integrierter und parametrierter Elektronik
               •  Sehr geringe Leckagewerte für Druckregelventile, < 50 ml/min
