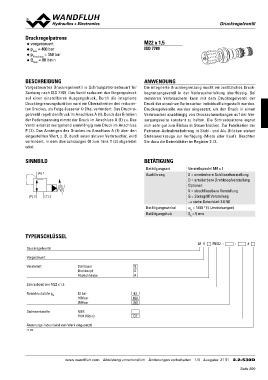

DDrruucckkrreeggeellvveennttiill

Druckregelpatrone M22 x 1,5
◆ vorgesteuert
QppmNmaraexxd==ma48x00=0l3/bm5a0irnbar ISO 7789
◆
◆
◆

BESCHREIBUNG ANWENDUNG

Vorgesteuertes Druckregelventil in Schraubpatronenbauart für Die integrierte Druckbegrenzung macht ein zusätzliches Druck-
Senkung nach ISO 7789. Das Ventil reduziert den Eingangsdruck begrenzungsventil in der Verbraucherleitung überflüssig. Bei
auf einen einstellbaren Ausgangsdruck. Durch die integrierte mehreren Verbrauchern kann mit dem Druckregelventil der
Druckbegrenzungsfunktion wird ein Überschreiten des reduzier- Druck der einzelnen Verbraucher individuell eingestellt werden.
ten Druckes, als Folge äusserer Kräfte, verhindert. Das Druckre- Druckregelventile werden eingesetzt, um den Druck in einem
gelventil regelt den Druck im Anschluss A (1). Durch das Erhöhen Verbraucher unabhängig von Druckschwankungen auf der Ver-
der Federspannung nimmt der Druck im Anschluss A (1) zu. Das sorgungsseite konstant zu halten. Die Schraubpatrone eignet
Ventil arbeitet weitgehend unabhängig vom Druck im Anschluss sich sehr gut zum Einbau in Steuerblöcken. Zur Fabrikation der
P (2). Das Ansteigen des Druckes im Anschluss A (1) über den Patronen-Aufnahmebohrung in Stahl- und Alu-Blöcken stehen
eingestellten Wert, z. B. durch einen aktiven Verbraucher, wird Stufenwerkzeuge zur Verfügung (Miete oder Kauf). Beachten
verhindert, in dem überschüssiges Öl zum Tank T (3) abgeleitet Sie dazu die Datenblätter im Register 2.13.
wird.

SINNBILD BETÄTIGUNG Verstellspindel M8 x 1

(A) 1 Betätigungsart S = arretierbare Schlüsselverstellung
Ausführung D = arretierbare Drehknopfverstellung
(P) 2 (T) 3 Optional:
Betätigungswinkel K = abschliessbare Verstellung
Betätigungshub G = Sterngriff Verstellung
→ siehe Datenblatt 2.0-50

ab = 1800 ° (5 Umdrehungen)
Sb = 5 mm

TYPENSCHLÜSSEL

M V PM22 - - #

Druckregelventil

Vorgesteuert

Verstellart Schlüssel S
Drehknopf D
Abdeckhaube A

Schraubpatrone M22 x 1,5 63
160
Nenndruckstufe pN 63 bar 350
160 bar
350 bar D1

Dichtwerkstoffe NBR
FKM (Viton)

Änderungs-Index (wird vom Werk eingesetzt)

2.2-530

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 21 51 2.2-530D
