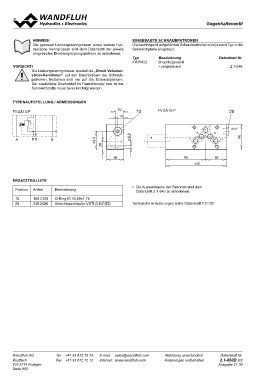

Page 882 - Softbound_Edition_19_de

DGruegckefnohlgaletveevnentitleil

HINWEIS! EINGEBAUTE SCHRAUBPATRONEN
Die genauen Leistungskenngrössen sowie weitere hyd- Die nachfolgend aufgeführten Schraubpatronen sind je nach Typ in der
raulische Kenngrössen sind dem Datenblatt der jeweils
eingebauten Druckbegrenzungspatrone zu entnehmen. Sandwichplatte eingebaut.

VORSICHT! Typ Bezeichnung Datenblatt Nr.
Die Leistungskenngrössen, speziell die „Druck-Volumen- FV.PM22 Druckfolgeventil 2.1-546
strom-Kennlinien“ auf den Datenblättern der Schraub-
patronen, beziehen sich nur auf die Schraubpatrone. • vorgesteuert
Der zusätzliche Druckabfall im Flanschkörper bzw. in der
Sandwichplatte muss berücksichtigt werden.

TYPENAUFSTELLUNG / ABMESSUNGEN 10 FV.SA10-P 20
FV.SA10-P

∗

ERSATZTEILLISTE Bezeichnung ∗ Die Aussenmasse der Patronen sind dem
Datenblatt 2.1-546 zu entnehmen.
Position Artikel O-Ring ID 14,00x1,78
Verschlusschraube VSTI G1/4"-ED Technische∗Erläuterungen siehe Datenblatt 1.0-100
10 160.2140
20 238.2406

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.1-860D 2/2
CH-3714 Frutigen Ausgabe 21 30
Seite 882
