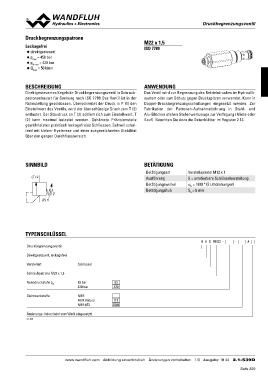

Druckbegrenzungspatrone M22 x 1,5

Leckagefrei ISO 7789
◆ direktgesteuert
◆ pmax = 450 bar
◆ pN max = 420 bar
◆ Qmax = 50 l/min

BESCHREIBUNG ANWENDUNG

Direktgesteuertes Kegelsitz-Druckbegrenzungsventil in Schraub- Das Ventil wird zur Begrenzung des Betriebdruckes im Hydraulik-
patronenbauart für Senkung nach ISO 7789 Das Ventil ist in der system oder zum Schutz gegen Druckspitzen verwendet. Kann in
Ruhestellung geschlossen. Überschreitet der Druck in P (1) den Doppel-Druckbegrenzungsschaltungen eingesetzt werden. Zur
Einstellwert des Ventils, wird der überschüssige Druck zum T (2) Fabrikation der Patronen-Aufnahmebohrung in Stahl- und
entlastet. Der Staudruck an T (2) addiert sich zum Einstellwert. T Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung (Miete oder
(2) kann maximal belastet werden. Gehärtete Präzisionsteile Kauf). Beachten Sie dazu die Datenblätter im Register 2.13.
gewährleisten praktisch leckagefreies Schliessen. Schnell schal-
tend mit kleiner Hysterese und einer ausgezeichneten Stabilität
über den ganzen Durchflussbereich.

SINNBILD BETÄTIGUNG Verstellspindel M12 x 1

(T) 2 Betätigungsart S = arretierbare Schlüsselverstellung
Ausführung
(P) 1 Betätigungswinkel ab = 1800 ° (5 Umdrehungen)
Betätigungshub Sb = 5 mm

TYPENSCHLÜSSEL

B E S PM22 - - #

Druckbegrenzungsventil

Direktgesteuert, leckagefrei

Verstellart Schlüssel

Schraubpatrone M22 x 1,5

Nenndruckstufe pN 63 bar 63
420 bar 420

Dichtwerkstoffe NBR D1
FKM (Viton) Z604
NBR 872

Änderungs-Index (wird vom Werk eingesetzt)

2.1-539
