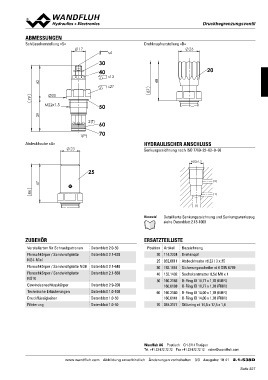

DDrruucckkbbeeggrreennzzuunnggssvveennttiill

ABMESSUNGEN Drehknopfverstellung «D»

Schlüsselverstellung «S»

30 20
40

Abdeckhaube «A» 50 HYDRAULISCHER ANSCHLUSS
60
70 Senkungszeichnung nach ISO 7789–22–02–0–98

25 M22x1.5

(2)
(1)
(1)

Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
siehe Datenblatt 2.13­1003

ZUBEHÖR ERSATZTEILLISTE

Verstellarten für Schraubpatronen Datenblatt 2.0­50 Position Artikel Bezeichnung
Datenblatt 2.1­620 20 114.2224 Drehknopf
Flanschkörper / Sandwichplatte 25 032.0611 Abdeckhaube rd 23 / 3 x 35
NG4­Mini Datenblatt 2.1­640 30 193.1061 Sicherungsscheibe rd 6 DIN 6799
Datenblatt 2.1­660 40 153.1402 Sechskantmutter 0,5d M8 x 1
Flanschkörper / Sandwichplatte NG6 50 160.2188 O­Ring ID 18,77 x 1,78 (NBR)
Datenblatt 2.9­200 160.6188 O­Ring ID 18,77 x 1,78 (FKM)
Flanschkörper / Sandwichplatte Datenblatt 1.0­100 60 160.2140 O­Ring ID 14,00 x 1,78 (NBR)
NG10 160.6141 O­Ring ID 14,00 x 1,78 (FKM)
70 049.3177 Stützring rd 14,6 x 17,5 x 1,4
Gewindeanschlusskörper

Technische Erläuterungen

Druckflüssigkeiten Datenblatt 1.0­50
Filtrierung Datenblatt 1.0­50

Wandfluh AG Postfach CH­3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/3 Ausgabe: 18 41 2.1-538D
