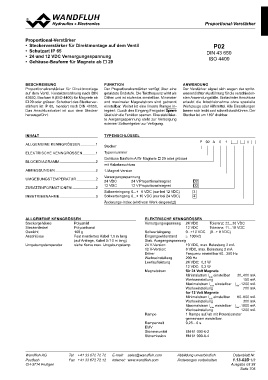

Proportional-Verstärker PropPorotipoonratli-oVnearls-VtäerrkseträrPk0e2r
• Steckerverstärker für Direktmontage auf dem Ventil
• Schutzart IP 65 P02
• 24 und 12 VDC Versorgungsspannung
• Gehäuse-Bauform für Magnete ab  29 DIN 43 650
ISO 4400

BESCHREIBUNG FUNKTION ANWENDUNG
Proportionalverstärker für Direktmontage Der Proportionalverstärker verfügt über eine Der Verstärker eignet sich wegen der spritz-
auf dem Ventil. Kontaktanordnung nach DIN getaktete Endstufe. Die Taktfrequenz wirkt als wasserdichten Ausführung für die verschieden-
43650, Bauform A (ISO 4400) für Magnete ab Dither und ist stufenlos einstellbar. Minimaler sten Anwendungsfälle. Einfachster Anschluss
 29 oder grösser. Schutzart des Steckerver- und maximaler Magnetstrom sind getrennt erlaubt die Inbetriebnahme ohne spezielle
stärkers ist IP 65, montiert nach DIN 40050. einstellbar. Weiter ist eine lineare Rampe in- Werkzeuge oder Hilfsmittel. Alle Einstellungen
Das Anschlusskabel ist aus dem Stecker tegriert. Durch den Eingang Freigabe / Sperre lassen sich leicht und schnell durchführen. Der
herausgeführt. lässt sich die Funktion sperren. Eine stabilisier- Stecker ist um 180° drehbar.
te Ausgangsspannung steht zur Versorgung
externer Sollwertgeber zur Vefügung.

INHALT TYPENSCHLÜSSEL
ALLGEMEINE KENNGRÖSSEN ...............1
ELEKTRISCHE KENNGRÖSSEN.............1 P 02 A 0 1 #
BLOCKDIAGRAMM ....................................2
ABMESSUNGEN ........................................2 Stecker D2
UMGEBUNGSTEMPERATUR ...................2 D3
ZUSATZINFORMATIONEN .......................2 Typennummer 3
INBETRIEBNAHME .................................... 3 4
Gehäuse Bauform A für Magnete  29 oder grösser

mit Kabelanschluss

1-Magnet Version

Versorgungsspannung

24 VDC 24 V Proportionalmagnet

12 VDC 12 V Proportionalmagnet

Sollwerteingang 0...+ 8 VDC (nur bei 12 VDC)
Sollwerteingang 0...+ 10 VDC (nur bei 24 VDC)

Änderungs-Index (wird vom Werk eingesetzt)

ALLGEMEINE KENNGRÖSSEN ELEKTRISCHE KENNGRÖSSEN

Steckergehäuse Polyamid Versorgungsspannung 24 VDC Toleranz: 22...36 VDC

Steckerdeckel Polycarbonat 12 VDC Toleranz: 11...18 VDC

Gewicht 160 g Sollwerteingang 0...+10 VDC (0...+ 8 VDC)

Anschlüsse Fest montiertes Kabel 1,5 m lang Eingangswiderstand ≥ 100 kΩ

(auf Anfrage, Kabel 5 /10 m lang) Stab. Ausgangsspannung

Umgebungstemperatur siehe Kurve max. Umgebungstemp. 24 V-Version: 10 VDC, max. Belastung 2 mA

12 V-Version: 8 VDC, max. Belastung 2 mA

Dither Frequenz einstellbar 60...250 Hz

Werkseinstellung 200 Hz

Leerlaufleistung 24 VDC: 0,3 W

12 VDC: 0,2 W

Magnetstrom für 24 Volt Magnete

Minimalstrom Imin einstellbar 30..400 mA
Werkseinstellung 150 mA

Maximalstrom Imax einstellbar Imin..1200 mA
Werkseinstellung 700 mA

für 12 Volt Magnete

Minimalstrom Imin einstellbar 80..800 mA
Werkseinstellung 300 mA

Maximalstrom Imax einstellbar Imin..1800 mA
Werkseinstellung 1200 mA

Rampe 1 Rampe auf / ab mit Potentiometer

gemeinsam einstellbar.

Rampenzeit 0,25…6 s.

EMV

Störimmunität EN 61 000-6-2

Störemission EN 61 000-6-4

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 1.13-62D 1/3
CH-3714 Frutigen Ausgabe 03 38
