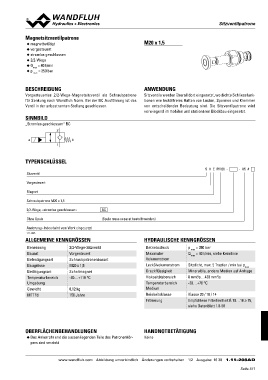

SitzvenStiVlpEaPtrMon20e

Magnetsitzventilpatrone M20 x 1,5

◆ magnetbetätigt

◆ vorgesteuert

◆ stromlos geschlossen

◆ 2/2-Wege

◆ Qmax = 40 l/min
◆ p max = 350 bar

BESCHREIBUNG ANWENDUNG

Vorgesteuertes 2/2-Wege-Magnetsitzventil als Schraubpatrone Sitzventile werden überall dort eingesetzt, wo dichte Schliessfunk-
für Senkung nach Wandfluh Norm. Bei der BC Ausführung ist das tionen wie leckölfreies Halten von Lasten, Spannen und Klemmen
Ventil in der unbestromten Stellung geschlossen. von entscheidender Bedeutung sind. Die Sitzventilpatrone wird
vorwiegend im mobilen und stationären Blockbau eingesetzt.
SINNBILD

„Stromlos geschlossen“ BC

2

ab
1

TYPENSCHLÜSSEL S V E PM20 - - X5 #

Sitzventil

Vorgesteuert

Magnet

Schraubpatrone M20 x 1,5

2/2-Wege, «stromlos geschlossen» BC

Ohne Spule (Spule muss separat bestellt werden)

Änderungs-Index (wird vom Werk eingesetzt)

1.11-208A

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung 2/2-Wege-Sitzventil Betriebsdruck p max = 350 bar
Bauart Vorgesteuert Maximaler Q max = 40 l/min, siehe Kennlinie
Befestigungsart Schraubpatronenbauart Volumenstrom
Baugrösse M20 x 1,5 Leckölvolumenstrom Sitzdicht, max. 5 Tropfen / min bei pmax
Betätigungsart Schaltmagnet Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Temperaturbereich -30…+110 °C Viskositätsbereich 8 mm2/s…420 mm2/s
Umgebung Temperaturbereich -20…+70 °C
Gewicht 0,12 kg Medium
MTTFd 150 Jahre Reinheitsklasse Klasse 20 / 18 / 14
Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
siehe Datenblatt 1.0-50

OBERFLÄCHENBEHANDLUNGEN HANDNOTBETÄTIGUNG

◆ Das Ankerrohr und die aussenliegenden Teile des Patronenkör- Keine

pers sind verzinkt

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/2 Ausgabe: 16 38 1.11-208AD
Seite 511
