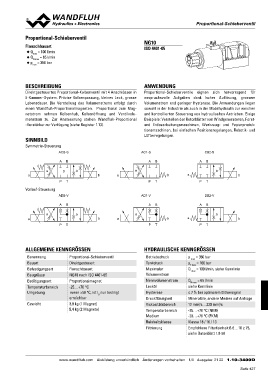

PPrrooppoorrttiioonnaall--SScchhiieebbeerrvveennttiill
Proportional-Schieberventil NG10
Flanschbauart ISO 4401-05
◆ Qmax = 100 l/min
◆ QN max = 65 l/min
◆ pmax = 350 bar
BESCHREIBUNG ANWENDUNG
Direktgesteuertes Proportional-Kolbenventil mit 4 Anschlüssen in Proportional-Schieberventile eignen sich hervorragend für
5-Kammer-System. Präzise Kolbenpassung, kleines Leck, grosse anspruchsvolle Aufgaben dank hoher Auflösung, grossem
Lebensdauer. Die Verstellung des Volumenstroms erfolgt durch Volumenstrom und geringer Hysterese. Die Anwendungen liegen
einen Wandfluh-Proportionalmagneten. Proportional zum Mag- sowohl in der Industrie als auch in der Mobilhydraulik zur weichen
netstrom nehmen Kolbenhub, Kolbenöffnung und Ventilvolu- und kontrollierten Steuerung von hydraulischen Antrieben. Einige
menstrom zu. Zur Ansteuerung stehen Wandfluh-Proportional Beispiele: Verstellen der Rotorblätter von Windgeneratoren, Forst-
-Verstärker zur Verfügung (siehe Register 1.13). und Erdbearbeitungsmaschinen, Werkzeug- und Papierproduk-
tionsmaschinen, bei einfachen Positionsregelungen, Robotik- und
SINNBILD Lüfterregelungen.
Symmetrie-Steuerung AC1-S CB2-S
ACB-S
AB AB AB
a0 b a b
a ba a
b b
PT PT
PT
Vorlauf-Steuerung DB2-V
AD1-V
ADB-V
AB AB AB
a b a b
a ba a
b b
PT
PT PT
ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN
Benennung Proportional-Schieberventil Betriebsdruck p max = 350 bar
Bauart Direktgesteuert Tankdruck pT max = 160 bar
Befestigungsart Flanschbauart Maximaler Q max = 100 l/min, siehe Kennlinie
Baugrösse NG10 nach ISO 4401-05 Volumenstrom
Betätigungsart Proportionalmagnet Nennvolumenstrom QN max = 65 l/min
Temperaturbereich -25…+70 °C Lecköl siehe Kennlinie
Umgebung wenn >50 °C, ist IG nur bedingt Hysterese ≤ 7 % bei optimalem Dithersignal
erreichbar Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Gewicht 3,9 kg (1 Magnet) Viskositätsbereich 12 mm2/s…320 mm2/s
5,4 kg (2 Magnete) Temperaturbereich -25…+70 °C (NBR)
Medium -20…+70 °C (FKM)
Reinheitsklasse Klasse 18 / 16 / 13
Filtrierung Empfohlene Filterfeinheit ß 6…10 ≥ 75,
siehe Datenblatt 1.0-50
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 21 22 1.10-3400D
