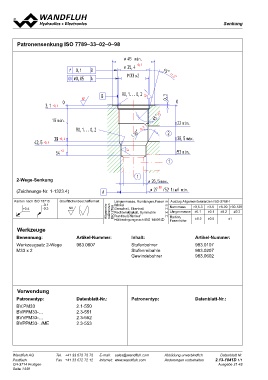

Patronensenkung ISO 7789–33–02–0–98
2-Wege-Senkung
(Zeichnungs-Nr. 1-1323.4)
Kanten nach ISO 13715 Oberflächenbeschaffenheit Allgemein- Längenmasse, Rundungen,Fasen m Auszug Allgemeintoleranzen ISO-2768-1
N8 toleranzen
-0.1 ISO 2768Winkel m Nennmass >0,5-3 >3-6 >6-30 >30-120
Geradheit, Ebenheit H
+0.4 -0.3 Rechtwinkligkeit, Symmetrie H Längenmasse ±0.1 ±0.1 ±0.2 ±0.3
Rundlauf,Planlauf H Radien, ±0.2 ±0.5 ±1
Hüllbedingung nach ISO 14405 E Fasenhöhe
Werkzeuge Artikel-Nummer: Inhalt: Artikel-Nummer:
983.0807
Benennung: Stufenbohrer 983.0107
Stufenreibahle 983.0207
Werkzeugsatz 2-Wege Gewindebohrer 983.0602
M33 x 2
- PG - Migration - Default - 09.04.11/11:38:22
Verwendung Datenblatt-Nr.: Patronentyp: Datenblatt-Nr.:
Patronentyp: 2.1-550
2.3-551
BV.PM33 2.3-552
BVPPM33-… 2.3-553
BVVPM33-…
BVPPM33-../ME
Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.13-1041D 1/1
