SeSnkeunnkugneng

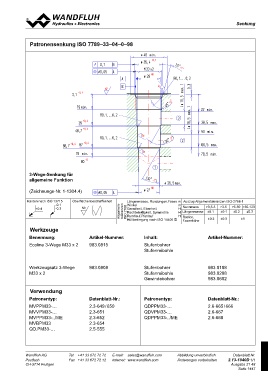

Patronensenkung ISO 7789–33–04–0–98

3-Wege-Senkung für
allgemeine Funktion

(Zeichnungs-Nr. 1-1304.4)

Kanten nach ISO 13715 Oberflächenbeschaffenheit Allgemein- Längenmasse, Rundungen,Fasen m Auszug Allgemeintoleranzen ISO-2768-1
N8 toleranzen
-0.1 ISO 2768Winkel m Nennmass >0,5-3 >3-6 >6-30 >30-120
Geradheit, Ebenheit H
+0.4 -0.3 Rechtwinkligkeit, Symmetrie H Längenmasse ±0.1 ±0.1 ±0.2 ±0.3

Rundlauf,Planlauf H Radien, ±0.2 ±0.5 ±1

Hüllbedingung nach ISO 14405 E Fasenhöhe

Werkzeuge Artikel-Nummer: Inhalt: Artikel-Nummer:
983.0815
Benennung: Stufenbohrer
Ecoline 3-Wege M33 x 2 Stufenreibahle

Werkzeugsatz 3-Wege 983.0808 - PG - Migration - Default - 09.04.11/11:33:04 983.0108
M33 x 2 983.0208
Stufenbohrer 983.0602
Stufenreibahle
Gewindebohrer

Verwendung Datenblatt-Nr.: Patronentyp: Datenblatt-Nr.:

Patronentyp: 2.3-649 / 650 QDPPM33-… 2.6-665 / 666
2.3-651 QDVPM33-… 2.6-667
MVPPM33-… 2.3-652 QDPPM33-../ME 2.6-668
MVVPM33-… 2.3-654
MVPPM33-../ME 2.5-555
MVBPM33
QD.PM33-…

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.13-1040D 1/1
CH-3714 Frutigen
