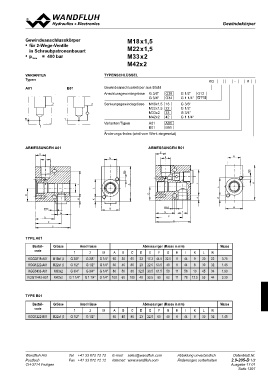

GGeewwiinnddeekköörrppeerr

Gewindeanschlusskörper M18 x1,5
M22 x1,5
• für 2-Wege-Ventile M33 x2
M42x2
in Schraubpatronenbauart

• pmax = 400 bar

VARIANTEN TYPENSCHLÜSSEL
Typen
B01 Gewindeanschlusskörper aus Stahl KG -#
A01
G 1/2“ G12 N
Anschlussgewindegrösse G 3/8“ G38 G 1 1/4“ G114
G 3/4“ G34 G 3/8“
G 1/2“
Senkungsgewindegrösse M18x1,5 18 G 3/4“
M22x1,5 22 G 1 1/4“
M33x2 33
M42x2 42

Varianten/Typen A01 A01
B01 B01

Änderungs-Index (wird vom Werk eingesetzt)

ABMESSUNGEN A01 ABMESSUNGEN B01

E E
2
N2

D
1

HI
KL

M6
A
D
HI
KL

M6
A

Ø6,5 B Ø6,5 B
G
G M 1
F F
C
C

TYPE A01

Bestell- Grösse Anschlüsse Abmessungen (Masse in mm) Masse
code 12
M ABCDEFGH I K LN

KGG3818-A01 M18x1,5 G 3/8“ G 3/8“ G 1/4“ 60 30 65 23 17.3 44.5 32.5 8 44 8 30 22 0.75

KGG1222-A01 M22x1,5 G 1/2“ G 1/2“ G 1/4“ 60 45 80 23 22.5 53.5 40 8 44 8 30 32 1.45

KGG3433-A01 M33x2 G 3/4“ G 3/4“ G 1/4“ 80 50 80 32.5 30.5 61.5 50 11 58 10 45 34 1.90

KGG11442-A01 M42x2 G 1 1/4“ G 1 1/4“ G 1/4“ 100 60 100 40 33.5 80 62 11 78 12.5 55 44 3.20

TYPE B01

Bestell- Grösse Anschlüsse Abmessungen (Masse in mm) Masse
code 12
G 1/2“ G 1/2“ M ABCDEFGH I K LN

KGG1222-B01 M22x1,5 60 45 80 23 22.5 60 40 8 44 8 30 32 1.45

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.9-205-D 1/2
CH-3714 Frutigen Ausgabe 17 01

Seite 1397
