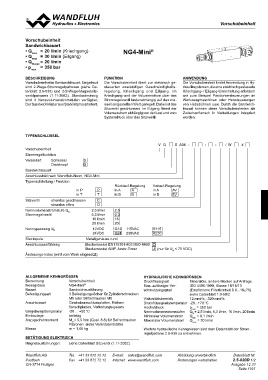

Vorschubeinheit NG4-Mini®
Sandwichbauart
• Qmax = 20 l/min (Kriechgang)
• Qmax = 30 l/min (Eilgang)
• QN max = 20 l/min
• pmax = 350 bar

BESCHREIBUNG FUNKTION ANWENDUNG
Vorschubeinheit in Sandwichbauart. Eingebaut Die Vorschubeinheit dient zur elektrisch ge- Die Vorschubeinheit findet Anwendung in Hy-
sind 2-Wege-Stromregelpatronen (siehe Da- steuerten zweistufigen Geschwindigkeits- drauliksystemen, die eine elektrisch gesteuerte
tenblatt 2.5-535) und 2/2-Wege-Magnetsitz- regelung. Kriechgang und Eilgang. Im Kriechgang- / Eilgang-Umschaltung erfordern
ventilpatronen (1.11-2082). Standardmässig Kriechgang wird der Volumenstrom über das wie zum Beispiel Positioniersteuerungen an
sind 4 Nennvolumenstromstufen verfügbar. Stromregelventil lastunabhängig auf den ma- Werkzeugmaschinen oder Hubsteuerungen
Der Sandwichkörper aus Stahl ist phosphatiert. nuell eingestellten Wert geregelt. Dabei ist das von Hebebühnen usw. Durch die Sandwich-
Sitzventil geschlossen. Im Eilgang fliesst der bauart können diese Vorschubeinheiten als
Volumenstrom abhängig von der Last und vom Zwischenflansch in Verkettungen integriert
Systemdruck über das Sitzventil. werden.

TYPENSCHLÜSSEL

V Q S A04 - - - /W #

Vorschubeinheit

Stromregelfunktion

Verstellart Schlüssel S
Drehknopf D

Sandwichbauart

Anschlussbild nach Wandfluh-Norm, NG4-Mini

Typenaufstellung / Funktion

Rücklauf-Regelung Vorlauf-Regelung

in P P in A A in A AV

in T T in B B in B BV

Sitzventil stromlos geschlossen C
stromlos offen O

Nennvolumenstromstufe QN 2,5 l/min 2.5
Stromregelventil 6,3 l/min 6.3
16 l/min 16
20 l/min 20

Nennspannung UN 12VDC G12 115VAC R115
24VDC G24 230VAC R230

Steckspule Metallgehäuse rund

Anschlussausführung Steckersockel EN175301-803 / ISO 4400 D

Steckersockel AMP Junior-Timer J (nur für UN ≤ 75 VDC)

Änderungs-Index (wird vom Werk eingesetzt)

allgemeiNe KeNNgrösseN HydrauliscHe KeNNgrösseN

Benennung Vorschubeinheit Druckflüssigkeit Mineralöle, andere Medien auf Anfrage

Nenngrösse NG4-Mini® Max. zulässiger Ver- ISO 4406:1999, Klasse 18/16/13

Bauart Sandwichausführung schmutzungsgrad (Empfohlene Filterfeinheit ß 6...10≥75)

Befestigungsart 3 Befestigungslöcher für Zylinderschrauben siehe Datenblatt 1.0-50/2

M5 oder Stiftschrauben M5 Viskositätsbereich 12 mm2/s...320 mm2/s

Anschlussart Gewindeanschlussplatten, Reihen- Druckflüssigkeitstemperatur -20...+70 °C

flanschplatten, Verkettungssystem Höchstdruck pmax = 350 bar
Nennvolumenstromstufen QN = 2,5 l/min, 6,3 l/min, 16 l/min, 20 l/min
Umgebungstemperatur -20 ... +50 °C Minimaler Volumenstrom Qmin = 0,1 l/min
Maximaler Volumenstrom Qmax = 30 l/min
Einbaulage beliebig

Anzugsdrehmoment MD = 5,5 Nm (Qual. 8.8) für Bef.schrauben
Patronen: siehe Ventildatenblätter

Masse m = 1,65 kg Weitere hydraulische Kenngrössen sind dem Datenblatt der Strom-
regelpatrone 2.5-535 zu entnehmen.

BetätiguNg eleKtriscH
Magnetausführungen: siehe Datenblatt Sitzventil (1.11-2082)
