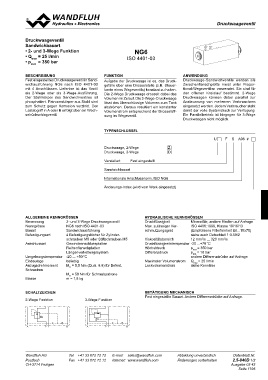

Page 1195 - Softbound_Edition_19_de

DDruruckcwkwaagageveevnentitleil

Druckwaageventil NG6
Sandwichbauart
• 2- und 3-Wege Funktion ISO 4401-03
• Qmax = 25 l/min
• pmax = 350 bar

BESCHREIBUNG FUNKTION ANWENDUNG
Fest eingestelltes Druckwaageventil in Sand- Druckwaage-Sandwichventile werden als
wichausführung NG6 nach ISO 4401-03 Aufgabe der Druckwaage ist es, das Druck- Zwischenflanschplatte meist unter Propor-
mit 4 Anschlüssen. Lieferbar ist das Ventil gefälle über eine Drosselstelle (z.B. Steuer- tional-Wegeventilen verwendet. Sie sind für
als 2-Wege oder als 3-Wege-Ausführung. kante eines Wegeventils) konstant zu halten. den offenen Kreislauf bestimmt. 2-Wege
Der Stahlkörper des Sandwichventiles ist Die 2-Wege Druckwaage drosselt dabei das Druckwaagen können dabei parallel zur
phosphatiert. Patronenkörper aus Stahl sind Volumen im Zulauf. Die 3-Wege-Druckwaage Ansteuerung von mehreren Verbrauchern
zum Schutz gegen Korrosion verzinkt. Der lässt das überschüssige Volumen zum Tank eingesetzt werden. Jedem Verbraucher steht
Lastabgriff in A oder B erfolgt über ein Wech- abströmen. Daraus resultiert ein konstanter damit der volle Systemdruck zur Verfügung.
selrückschlagventil. Volumenstrom entsprechend der Drosselöff- Ein Parallelbetrieb ist hingegen für 3-Wege
nung im Wegeventil. Druckwaagen nicht möglich.

TYPENSCHLÜSSEL

U F S A06 #

Druckwaage, 2-Wege Z
Druckwaage, 3-Wege D

Verstellart Fest eingestellt

Sandwichbauart

Internationale Anschlussnorm, ISO NG6

Änderungs-Index (wird vom Werk eingesetzt)

20 Ø 5.5

ALLGEMEINE KENNGRÖSSEN UZFSA06 HYDRAULISCHE KENNGRÖSSEN
UDFSA06
Benennung 2- und 3-Wege Druckwaageventil Druckflüssigkeit Mineralöle, andere Medien auf Anfrage

Nenngrösse NG6 nach ISO 4401-03 Max. zulässiger Ver- ISO 4406:1999, Klasse 18/16/13

Bauart Sandwichausführung schmutzungsgrad (Empfohlene Filterfeinheit ß6...10≥75)
45
Befestigungsart31 40 4 Befestigungslöcher für Zylinder- 24 siehe auch Datenblatt 1.0-50/2
21 16
schrauben M5 oder Stiftschrauben M5 Viskositätsbereich 12 mm2/s ... 320 mm2/s

Anschlussart Gewindeanschlussplatten Druckflüssigkeitstemperatur -20 ...+70 °C

4.2 10 Reihenflanschplatten Höchstdruck pmax = 350 bar
Länge12n0verkettungssystem 14.2 Differenzdruck pDiff. = 10 bar
andere Differenzdrücke auf Anfrage
Umgebungstem3p2eratur -20 ... +50 °C

Einbaulage 21.5 1b9eliebig Maximaler Volumenstrom Qmax = 25 l/min

Anzugsdrehmoment MD = 5,5 Nm (Qual. 8.8) für Befest. Leckvolumenstrom siehe Kennlinie
Schrauben
T
Masse A
MD = 50 Nm für Schraubpatrone
m B= 1,8 kg
32.5

SCHALTZEICHEN P 16 BETÄTIGUNG MECHANISCH
2-Wege Funktion 17.8 Fest eingestellte Bauart. Andere Differenzdrücke auf Anfrage.
3-Wege Funktion

A PT B A PT B

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.5-840D 1/2
CH-3714 Frutigen Ausgabe 03 43
