A PT B A PT B A PT B SStrtorommrergegelevlevnentitleil

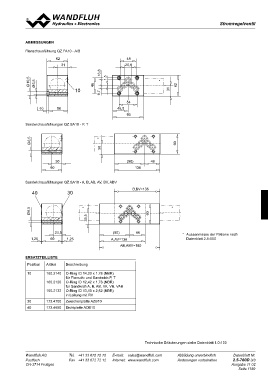

ABMeSSuNgeN 48
20,8
Flanschausführung QZ.FA10 - A/B
62
31
16,8 1,5
Ø 10,5 *
Ø 6,5
46 31
62
10 9,7
( 6 ) 56 54
Sandwichausführungen QZ.SA10 - P, T 46,5
* 93
Ø 6,5 60
30
30 (90) 46
60 136
Sandwichausführungen QZ.SA10 - A, B, AB, AV, BV, ABV B,BV=136
40 30
Ø 6,5 * *
33,5
60
24,5 (90) 46 * Aussenmasse der Patrone nach
1,25 60 1,25 A,AV=136 Datenblatt 2.5-550
AB,ABV=180
eRSAtZteILLISte Beschreibung
Position Artikel
10 160.2140 O-Ring ID 14,00 x 1,78 (NBR)
für Flansch- und Sandwich P, T
160.2120 O-Ring ID 12,42 x 1,78 (NBR)
für Sandwich A, B, AB, VA, VB, VAB
160.2132 O-Ring ID 13,10 x 2,62 (NBR)
in Leitung mit RV
30 173.4700 Zwischenplatte AZB10
40 173.4650 Dichtplatte ADB10
Technische Erläuterungen siehe Datenblatt 1.0-100
Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.5-760D 3/3
CH-3714 Frutigen Ausgabe 11 02
