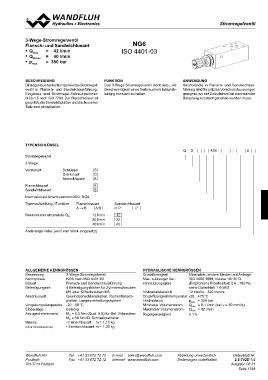

SStrtorommrergegelevlevnentitleil

3-Wege-Stromregelventil NG6
ISO 4401-03
Flansch- und Sandwichbauart
• Qmax
• QN max = 42 l/min
• pmax = 40 l/min
= 350 bar

BESCHREIBUNG FUNKTION ANWENDUNG
Direktgesteuertes lastkompensiertes Stromregel- Das 3-Wege Stromregelventil dient dazu, die Stromventile in Flansch- und Sandwichaus-
ventil in Flansch- und Sandwichausführung. Geschwindigkeit eines Verbrauchers lastunab- führung sind für präzise Vorschubsteuerungen
Eingebaut sind Stromregel-Schraubpatronen hängig konstant zu halten. geeignet, wo der Zulaufstrom bei wechselnder
M22x1,5 nach ISO 7789. Der Flanschkörper ist Belastung konstant gehalten werden muss.
gespritzt, die Sandwichplatten und die äusseren
Teile sind phosphatiert.

TYPENSCHLÜSSEL

QD A06 - - #

Stromregelventil

3-Wege

Verstellart Schlüssel S
Drehknopf D
Abdeckhaube A

Flanschbauart F
Sandwichbauart S

Internationale Anschlussnorm ISO, NG6

Typenaufstellung / Funktion Flanschbauart Sandwichbauart
A → B A/B in P P

Nennvolumenstromstufe QN 12 l/min 12
25 l/min 25
40 l/min 40

Änderungs-Index (wird vom Werk eingesetzt)

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung 3-Wege-Stromregelventil Druckflüssigkeit Mineralöle, andere Medien auf Anfrage

Nenngrösse NG6 nach ISO 4401-03 Max. zulässiger Ver- ISO 4406:1999, Klasse 18/16/13

Bauart Flansch- und Sandwichausführung schmutzungsgrad (Empfohlene Filterfeinheit ß 6...10≥75)

Befestigungsart 4 Befestigungslöcher für Zylinderschrauben siehe Datenblatt 1.0-50/2

M5 oder Stiftschrauben M5 Viskositätsbereich 12 mm2/s…320 mm2/s

Anschlussart Gewindeanschlussplatten, Reihenflansch- Druckflüssigkeitstemperatur -20…+70 °C

platten, Längenverkettungssystem Höchstdruck pmax = 350 bar
Minimaler Volumenstrom Qmin = 0,1 l/min (bei ν = 30 mm2/s)
Umgebungstemperatur -20…50 °C Maximaler Volumenstrom Qmax = 42 l/min

Einbaulage beliebig

Anzugsdrehmoment MD = 5,5 Nm (Qual. 8.8) für Bef. Schrauben Regelgenauigkeit ≤ 1%
Masse: MD = 50 Nm für Schraubpatronen
• Flanschbauart m = 1,10 kg

(ohne Schraubpatrone) • Sandwichbauart m = 1,30 kg

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.5-742D 1/2
CH-3714 Frutigen Ausgabe 08 31
