P. 1169

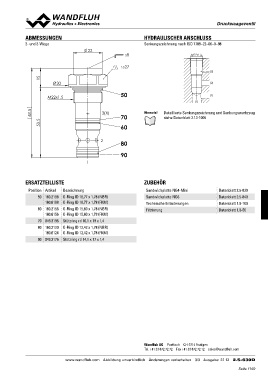

ABMESSUNGEN 22 DDrruucckkwwaaaaggeevveennttiill
s8
2- und 3-Wege HYDRAULISCHER ANSCHLUSS
s27
Ø30 Senkungszeichnung nach ISO 7789–22–06–0–98
M22x1.568.5 50
53.5 15 M22x1.5
3(X)
(3)
70 (2)
60
(1)
(1)
Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
siehe Datenblatt 2.13-1006
2 80
1 90
ERSATZTEILLISTE ZUBEHÖR
Position Artikel Bezeichnung Sandwichplatte NG4-Mini Datenblatt 2.5-820
50 Sandwichplatte NG6 Datenblatt 2.5-840
160.2188 O-Ring ID 18,77 x 1,78 (NBR) Technische Erläuterungen Datenblatt 1.0-100
60 160.6188 O-Ring ID 18,77 x 1,78 (FKM) Filtrierung Datenblatt 1.0-50
70 160.2156 O-Ring ID 15,60 x 1,78 (NBR)
160.6156 O-Ring ID 15,60 x 1,78 (FKM)
049.3196 Stützring rd 16,1 x 19 x 1,4
80 160.2120 O-Ring ID 12,42 x 1,78 (NBR)
160.6124 O-Ring ID 12,42 x 1,78 (FKM)
90 049.3176 Stützring rd 14,1 x 17 x 1,4
Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/3 Ausgabe: 22 12 2.5-630D
