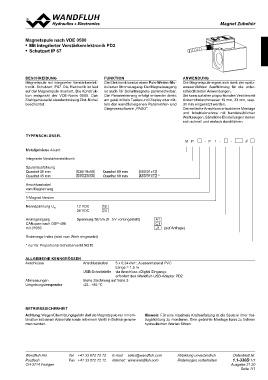

Magnet MZuabgenheöter

Magnetspule nach VDE 0580

• Mit integrierter Verstärkerelektronik PD2
• Schutzart IP 67

BESCHREIBUNG FUNKTION ANWENDUNG
Magnetspule mit integrierter Verstärkerelek- Die Elektronik besitzt einen Puls-Weiten-Mo- Die Magnetspule eignet sich dank der spritz-
tronik. Schutzart IP67. Die Elektronik ist fest dulierten Stromausgang. Der Magnetausgang wasserdichten Ausfführung für die unter-
auf der Magnetspule montiert. Die Konstruk- ist auch für Schaltmagnete parametrierbar. schiedlichsten Anwendungen.
tion entspricht der VDE-Norm 0580. Das Die Parametrierung erfolgt entweder direkt Sie kann auf allen proportionalen Ventilen mit
Stahlgehäuse ist standardmässig Zink-Nickel am gerät mittels Tasten und Display oder mit- Ankerrohrdurchmesser 19 mm, 23 mm, resp.
beschichtet. tels der wandfluheigenen Parametrier- und 31 mm eingesetzt werden.
Diagnosesoftware „PASO“. Der einfache Anschluss erlaubt eine Montage
und Inbetriebnahme mit handelsüblichen
Werkzeugen. Sämtliche Einstellungen lassen
sich schnell und einfach durchführen.

TYPENSCHLÜSSEL

MP -P 1- - #

Metallgehäuse 4-kant

Integrierte Verstärkerelektronik

Spulenausführung S35/19x50 Quadrat 60 mm S60/31x72
Quadrat 35 mm S45/23x50 Quadrat 60 mm A60/31x72 *
Quadrat 45 mm

Anschlusskabel
vom Magnet weg

1-Magnet Version

Nennspannung UN 12 VDC 12
24 VDC 24

Analogeingang Spannung / Strom (0...5 V voreingestellt) A1
CANopen nach DSP-408 C1
mit J1939 J1 (auf Anfrage)

Änderungs-Index (wird vom Werk eingesetzt)

* nur für Proportional-Schieberventil NG10

ALLGEMEINE KENNGRÖSSEN

Anschlüsse Anschlusskabel 5 x 0,34 mm2, Aussenmaterial PVC

Länge = 1,5 m

USB-Schnittstelle via Anschluss «Digital Eingang»

erfordert den Wandfluh-USB-Adapter PD2

Abmessungen Siehe Zeichnung auf Seite 3

Umgebungstemperatur -20...+85 °C

BETRIEBSSICHERHEIT Hinweis: Für eine maximale Kraftentfaltung ist die Spule in ihrer Vor-
zugsrichtung zu montieren. Eine gedrehte Montage kann zu tieferen
Achtung: Wegen Überhitzungsgefahr darf die Magnetspule nur in Kom-
bination mit einem Ankerrohr sowie mit einem Ventil in Betrieb genom- hydraulischen Werten führen.
men werden.

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 1.1-330D 1/7
CH-3714 Frutigen Ausgabe 21 20
