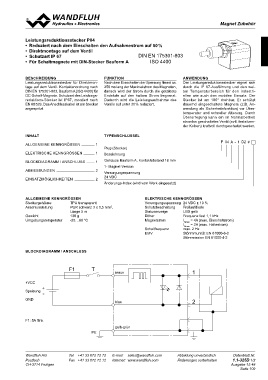

Magnet Zubehör

Leistungsreduktionsstecker P04

• Reduziert nach dem Einschalten den Aufnahmestrom auf 50 %

• Direktmontage auf dem Ventil DIN EN 175301-803

• Schutzart IP 67 ISO 4400

• Für Schaltmagnete mit DIN-Stecker Bauform A

BESCHREIBUNG FUNKTION ANWENDUNG
Leistungsreduktionsstecker für Direktmon- Nach dem Einschalten der Speisung fliesst ca. Der Leistungsreduktionsstecker eignet sich
tage auf dem Ventil. Kontaktanordnung nach 250 ms lang der Maximalstrom des Magneten, durch die IP 67-Ausführung und den wei-
DIN EN 175301-803, Bauform A (ISO 4400) für danach wird der Strom durch die getaktete ten Temperaturbereich für den industri-
DC-Schalt-Magnete. Schutzart des Leistungs- Endstufe auf den halben Strom begrenzt. ellen wie auch den mobilen Einsatz. Der
reduktions-Stecker ist IP67, montiert nach Dadurch wird die Leistungsaufnahme des Stecker ist um 180° drehbar. Er schützt
EN 60 529. Das Anschlusskabel ist am Stecker Ventils auf unter 30 % reduziert. dauernd eingeschaltete Magnete (z.B. An-
angespritzt. wendung als Sicherheitsfunktion) vor Über-
temperatur und schneller Alterung. Durch
Übererregung kann ein im Normalbetrieb
stromlos geschaltetes Ventil (evtl. festsitzen-
der Kolben) kraftvoll durchgeschaltet werden.

INHALT TYPENSCHLÜSSEL P 04 A - 1 D2 #
ALLGEMEINE KENNGRÖSSEN ............. 1
 12.4 ELEKTRISCHE KENNGRÖSSEN ........... 1 Plug (Stecker)
BLOCKDIAGRAMM / ANSCHLUSS ........ 1 Bezeichnung
ABMESSUNGEN ...................................... 2 Gehäuse Bauform A, Kontaktabstand 18 mm
EINSATZMÖGLICHKEITEN .................... 2 1- Magnet-Version
Versorgungsspannung
24 VDC
Änderungs-Index (wird vom Werk eingesetzt)

ALLGEMEINE KENNGRÖSSEN ELEKTRISCHE KENNGRÖSSEN

Steckergehäuse TPU transparent Versorgungsspannung 24 VDC ± 10 %

Anschlussleitung PUR schwarz 3 x 0,5 mm2, Schutzbeschaltung Freilaufdiode

Länge 5 m Statusanzeige LED gelb

Gewicht 130 g Dither Frequenz fest 1,1 kHz

Umgebungstemperatur -25…60 °C Magnetstrom INmax = 4A (max. Einschaltstrom)
Schaltfrequenz INmax = 2A (max. Haltestrom)
max. 2 Hz

EMV Störimmunität EN 61000-6-2

Störemission EN 61000-4-2

BLOCKDIAGRAMM / ANSCHLUSS

F1 T braun 1
2
+VCC

Speisung +
-

GND blau

F1: 5A flink

gelb-grün
PE

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 1.1-325D 1/2
CH-3714 Frutigen Ausgabe 15 48
