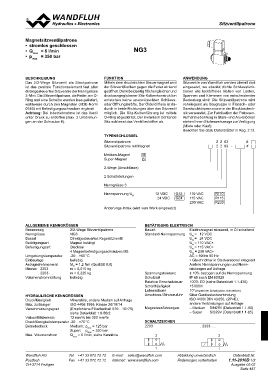

Page 457 - Softbound_Edition_19_de

SSitzitvzevnetniltpilaptartornoenne

Magnetsitzventilpatrone NG3
• stromlos geschlossen
• Qmax = 6 l/min
• pmax = 350 bar

BESCHREIBUNG FUNKTION ANWENDUNG
Das 2/2-Wege Sitzventil als Steckpatrone Mittels dem druckdichten Steuermagnet wird Sitzventile von Wandfluh werden überall dort
ist das zentrale Funktionselement fast aller der Sitzventilkolben gegen die Feder wirkend eingesetzt, wo absolut dichte Schliessfunk-
direktgesteuerten Sitzventile der Nenngrösse geöffnet. Dank beidseitig flächengleicher und tionen wie leckölfreies Halten von Lasten,
3-Mini. Die Sitzventilpatrone, die Feder, ein O- druckausgeglichener Sitz-Kolbenkonstruktion Spannen und Klemmen von entscheidender
Ring und eine Scheibe werden lose geliefert, entstehen keine unerwünschten Schliess- Bedeutung sind! Die Sitzventilpatrone wird
wahlweise durch den Magneten (VDE-Norm oder Öffnungskräfte. Der Öldurchfluss ist da- vorwiegend als Baugruppe in Flansch- oder
0580) mit Befestigungsschrauben ergänzt. durch in beide Richtungen über das Sitzventil Sandwichkörpern sowie in der Blockbautech-
Achtung: Bei Inbetriebnahme ist das Ventil möglich. Die Sitz-Kolbenführung ist mittels nik verwendet. Zur Fabrikation der Patronen-
unter Druck zu entlüften (max. 2 Umdrehun- O-Ring abgedichtet. Der metallisch dichtende Aufnahmebohrung in Stahl- und Alu-Blöcken
gen an der Schraube E). Sitz schliesst das Ventil leckölfrei ab. stehen Ihnen Stufenwerkzeuge zur Verfügung
(Miete oder Kauf).
TYpENSCHLüSSEL Beachten Sie dazu Datenblätter in Reg. 2.13.

Sitzventilpatrone 2 2 03 #
Sitzventilpatrone mit Magnet 2 2 03 - #

Medium-Magnet M
Super-Magnet S

2-Wege (Anschlüsse)

2 Schaltstellungen

Nenngrösse 3

Nennspannung UN 12 VDC G12 110 VAC R110
24 VDC G24 115 VAC R115
230 VAC R230

Änderungs-Index (wird vom Werk eingesetzt)

ALLGEMEINE KENNGRÖSSEN BETÄTIGUNG ELEKTRISCH

Benennung 2/2-Wege Sitzventilpatrone Bauart Elektromagnet stossend, in Öl schaltend

Nenngrösse NG3 Standard-Nennspannung UN = 12 VDC
UN = 24 VDC
Bauart Direktgesteuertes Kegelsitzventil UN = 110 VAC∗
UN = 115 VAC∗
Betätigungsart Magnet betätigt UN = 230 VAC∗
AC = 50 bis 60 Hz
Befestigungsart Steckbar

4 Magnetbefestigungsschrauben M3

Umgebungstemperatur -20…+50 °C

Einbaulage beliebig ∗ Gleichrichter in Steckersockel integriert

Anzugsdrehmoment MD = 1,2 Nm (Qualität 8.8) Andere Nennspannungen und Nenn-
Masse: 2203 m = 0,015 kg
leistungen auf Anfrage

. 2203- . . m = 0,225 kg Spannungstoleranz ± 10% bezogen auf die Nennspannung

Volumenstromrichtung beliebig Schutzart IP 65 nach EN 60 529

Relative Einschaltdauer 100% ED (siehe Datenblatt 1.1-430)

Schalthäufigkeit 15 000/h

Lebensdauer 107 (Anzahl der Schaltzyklen, theoretisch)

HYDRAULISCHE KENNGRÖSSEN Anschluss / Stromzufuhr Über Gerätesteckverbindung

Druckflüssigkeit Mineralöle, andere Medien auf Anfrage ISO 4400 / DIN 43 650, (2P+E),

Max. zulässiger ISO 4406:1999, Klasse 20/18/14 andere Verbindungen auf Anfrage

Verschmutzungsgrad (Empfohlene Filterfeinheit ß10…16≥75) Magnetausführungen: – Medium SIN29V (Datenblatt 1.1-80)

siehe Datenblatt 1.0-50/2 – Super SIS29V (Datenblatt 1.1-85)

Viskositätsbereich 12 mm2/s bis 320 mm2/s

Druckflüssigkeitstemperatur -20…+70 °C SCHALTZEICHEN
2203
Betriebsdruck Medium: pmax = 125 bar . 2203- . .
Max. Volumenstrom Super: pmax = 350 bar
Qmax = 6 l/min, siehe Kennlinie

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 1.11-2010D 1/2
CH-3714 Frutigen
Ausgabe 05 02
Seite 457
