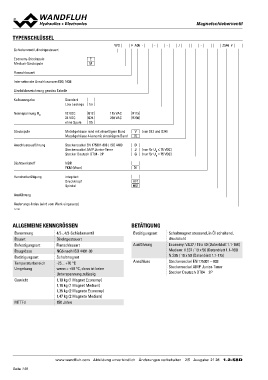

TYPENSCHLÜSSEL WD F A06 - - - / MMaaggnneettsscchhiieebbeerrvveennttiill

Schieberventil, direktgesteuert - Z546 #

Economy-Steckspule E
Medium-Steckspule M

Flanschbauart

Internationale Anschlussnorm ISO, NG6

Sinnbildbezeichnung gemäss Tabelle

Kolbenangabe Standard
Low Leakage 1/x

Nennspannung UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230
ohne Spule X5

Steckspule Metallgehäuse rund mit einseitigem Bund V (nur G12 und G24)

Metallgehäuse 4-kant mit einseitigem Bund N

Anschlussausführung Steckersockel EN 175301-803 / ISO 4400 D
Dichtwerkstoff Steckersockel AMP Junior-Timer
Stecker Deutsch DT04 - 2P J (nur für UUNN ≤ 75 VDC)
G (nur für ≤ 75 VDC)
NBR
FKM (Viton) D1

Handnotbetätigung integriert
Druckknopf
Spindel HF1
HS1

Ausführung

Änderungs-Index (wird vom Werk eingesetzt)

1.2.-58

ALLGEMEINE KENNGRÖSSEN BETÄTIGUNG

Benennung 4/2-, 4/3-Schieberventil Betätigungsart Schaltmagnet stossend, in Öl schaltend,
Bauart Ausführung druckdicht
Befestigungsart Direktgesteuert
Baugrösse Anschluss Economy: V.E37 / 19 x 40 (Datenblatt 1.1-168)
Betätigungsart Flanschbauart Medium: V.E37 / 19 x 50 (Datenblatt 1.1-168)
Temperaturbereich N.S35 / 19 x 50 (Datenblatt 1.1-175)
Umgebung NG6 nach ISO 4401-03
Steckersockel EN 175301 – 803
Gewicht Schaltmagnet Steckersockel AMP Junior-Timer
Stecker Deutsch DT04 – 2P
MTTFd -25…+70 °C
wenn > +50 °C, dann ist keine
Unterspannung zulässig

1,10 kg (1 Magnet Economy)
1,16 kg (1 Magnet Medium)
1,35 kg (2 Magnete Economy)
1,47 kg (2 Magnete Medium)

150 Jahre

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/5 Ausgabe: 21 28 1.2-58D
