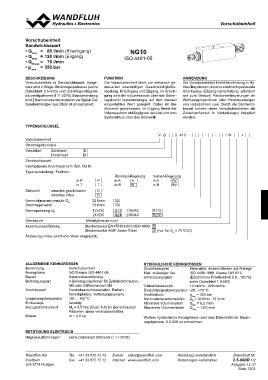

Vorschubeinheit Ng10
Sandwichbauart
• Qmax = 80 l/min (Kriechgang) ISO 4401-05
• Qmax = 120 l/min (Eilgang)
• QN max = 70 l/min
• pmax = 350 bar

BESCHREIBUNG FUNKTION ANWENDUNG
Vorschubeinheit in Sandwichbauart. Einge- Die Vorschubeinheit dient zur elektrisch ge- Die Vorschubeinheit findet Anwendung in Hy-
baut sind 2-Wege-Stromregelpatronen (siehe steuerten zweistufigen Geschwindigkeits- drauliksystemen, die eine elektrisch gesteuerte
Datenblatt 2.5-550) und 2/2-Wege-Magnet- regelung. Kriechgang und Eilgang. Im Kriech- Kriechgang- / Eilgang-Umschaltung erfordern
sitzventilpatronen (1.11-2076). Standardmässig gang wird der Volumenstrom über das Strom- wie zum Beispiel Positioniersteuerungen an
sind 2 Nennvolumenstromstufen verfügbar. Der regelventil lastunabhängig auf den manuell Werkzeugmaschinen oder Hubsteuerungen
Sandwichkörper aus Stahl ist phosphatiert. eingestellten Wert geregelt. Dabei ist das von Hebebühnen usw. Durch die Sandwich-
Sitzventil geschlossen. Im Eilgang fliesst der bauart können diese Vorschubeinheiten als
Volumenstrom abhängig von der Last und vom Zwischenflansch in Verkettungen integriert
Systemdruck über das Sitzventil. werden.

TYPENSCHLÜSSEL

V Q S A10 - - - /W #

Vorschubeinheit

Stromregelfunktion

Verstellart Schlüssel S
Drehknopf D

Sandwichbauart

Internationale Anschlussnorm ISO, NG10

Typenaufstellung / Funktion

Rücklauf-Regelung Vorlauf-Regelung

in P P in A A in A AV

in T T in B B in B BV

Sitzventil stromlos geschlossen C
stromlos offen O

Nennvolumenstromstufe QN 32 l/min 32
Stromregelventil 70 l/min 70

Nennspannung UN 12VDC G12 115VAC R115
24VDC G24 230VAC R230

Steckspule Metallgehäuse rund

Anschlussausführung Steckersockel EN175301-803 / ISO 4400 D

Steckersockel AMP Junior-Timer J (nur für UN ≤ 75 VDC)

Änderungs-Index (wird vom Werk eingesetzt)

allgemeiNe KeNNgrösseN HydrauliscHe KeNNgrösseN

Benennung Vorschubeinheit Druckflüssigkeit Mineralöle, andere Medien auf Anfrage

Nenngrösse NG10 nach ISO 4401-05 Max. zulässiger Ver- ISO 4406:1999, Klasse 18/16/13

Bauart Sandwichausführung schmutzungsgrad (Empfohlene Filterfeinheit ß 6...10≥75)

Befestigungsart 4 Befestigungslöcher für Zylinderschrauben siehe Datenblatt 1.0-50/2

M6 oder Stiftschrauben M6 Viskositätsbereich 12 mm2/s...320 mm2/s

Anschlussart Gewindeanschlussplatten, Reihen- Druckflüssigkeitstemperatur -20...+70 °C

flanschplatten, Verkettungssystem Höchstdruck pmax = 350 bar
Nennvolumenstromstufen QN = 32 l/min, 70 l/min
Umgebungstemperatur -20 ... +50 °C Minimaler Volumenstrom Qmin = 0,2 l/min
Maximaler Volumenstrom Qmax = 120 l/min
Einbaulage beliebig

Anzugsdrehmoment MD = 9,5 Nm (Qual. 8.8) für Bef.schrauben
Patronen: siehe Ventildatenblätter

Masse m = 4,5 kg Weitere hydraulische Kenngrössen sind dem Datenblatt der Strom-
regelpatrone 2.5-550 zu entnehmen.

BetätiguNg eleKtriscH
Magnetausführungen: siehe Datenblatt Sitzventil (1.11-2076)
