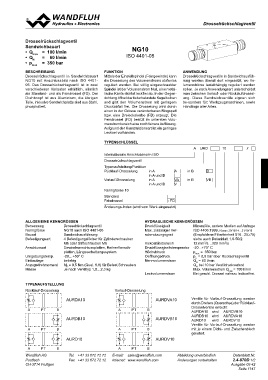

DDrorosssseelrlürücckksscchhlalaggvveenntitliel

Drosselrückschlagventil NG10 ANWENDUNG
Sandwichbauart Drosselrückschlagventile in Sandwichausfüh-
• Qmax = 100 l/min ISO 4401-05 rung werden überall dort eingesetzt, wo Vo-
• QN = 60 l/min lumenströme lastabhängig reguliert werden
• pmax = 350 bar FUNKTION sollen. Je nach Anwendungsart unterscheidet
Mittels der Einstellspindel (Feingewinde) kann man zwischen Vorlauf- oder Rücklaufdrossel-
BESCHREIBUNG die Drosselung des Volumenstroms stufenlos ung. Diese Sandwichventile eignen sich
Drosselrückschlagventil in Sandwichbauart reguliert werden. Bei völlig eingeschraubter be-sonders für: Werkzeugmaschinen, sowie
NG10 mit Anschlussbild nach ISO 4401- Spindel ist der Volumenstrom Null, eine metal- Handlings aller Arten.
05. Das Drosselrückschlagventil ist in zwei lische Kante dichtet leckfrei ab. In der Gegen-
verschiedenen Varianten erhältlich, nämlich richtung öffnet der federbelastete Kegelkolben
als Standard- und als Feindrossel (FD). Der und gibt den Volumenstrom mit geringem
Drehknopf ist aus Aluminium, die übrigen Druckabfall frei. Die Drosselung wird durch
Teile, inklusive Sandwichplatte sind aus Stahl, einen in der Grösse veränderbaren Ringspalt
phosphatiert. bzw. eine Dreieckskerbe (FD) erzeugt. Die
Feindrossel (FD) besitzt im untersten Volu-
menstrombereich eine noch feinere Auflösung.
Aufgrund der Konstruktionsart ist ein geringes
Leckoel vorhanden.

TYPENSCHLÜSSEL

A URD 10 #

Internationale Anschlussnorm ISO in B B
in B VB
Drosselrückschlagventil

Typenaufstellung/Funktion

Rücklauf-Drosselung in A A

in A und B VA
V
Vorlauf-Drosselung in A

in A und B

Nenngrösse 10

Standard - FD
Feindrossel

Änderungs-Index (wird vom Werk eingesetzt)

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung Drosselrückschlagventil Druckflüssigkeit Mineralöle, andere Medien auf Anfrage

Nenngrösse NG10 nach ISO 4401-05 Max. zulässiger Ver- ISO 4406:1999, Klasse 20/18/14…21/19/15

Bauart Sandwichausführung schmutzungsgrad (Empfohlene Filterfeinheit ß10...25≥75)

Befestigungsart 4 Befestigungslöcher für Zylinderschrauben siehe auch Datenblatt 1.0-50/2

M6 oder Stiftschrauben M6 Viskositätsbereich 12 mm2/s…320 mm2/s

Anschlussart Gewindeanschlussplatten, Reihenflansch- Druckflüssigkeitstemperatur -20...+70° C

platten, Längsverkettungssystem Höchstdruck pmax = 350 bar
Oeffnungsdruck pö = 0,8 bar über Rückschlagventil
Umgebungstemp. -20…+50° C Nennvolumenstrom QN = 60 l/min
QN bei 10 bar Ventildruckverlust
Einbaulage beliebig Leckvolumenstrom Max. Volumenstrom Qmax = 100 l/min
Bei geschl. Drossel nahezu leckoelfrei.
Anzugsdrehmoment MD = 9,5 Nm (Qual. 8.8) für Befest.Schrauben
Masse Je nach Ventiltyp 1,8…2,3 kg

TYPENAUFSTELLUNG Vorlauf-Drosselung
Rücklauf-Drosselung
AURDVA10 Ventile für Vorlauf-Drosselung werden
AURDA10 durch Drehen (Querachse) der Rücklauf-
A PT B Drosselventile erreicht:
A PT B AURDA10 wird AURDVB10
AURDVB10 AURDB10 wird AURDVA10
AURDB10 AURD10 wird AURDV10
A PT B Ventile für Vorlauf-Drosselung werden
A PT B mit je einem Dicht- und Zwischenblech
geliefert.
AURD10
AURDV10

A PT B Tel. +41 33 672 72 72 A PT B Abbildung unverbindlich Datenblatt Nr.
Fax +41 33 672 72 12 Änderungen vorbehalten 2.4-870D 1/2
