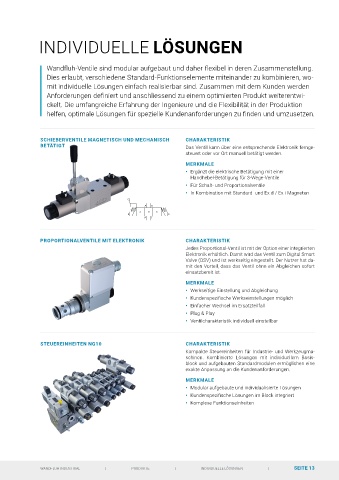

PARAMETRIERSOFTWARE PASO INDIVIDUELLE LÖSUNGEN

Mit der Software PASO kann die gesamte Konfiguration und Parametrierung über die intu- Wandfluh-Ventile sind modular aufgebaut und daher flexibel in deren Zusammenstellung.

itive Benutzeroberfläche mit einem Laptop durchgeführt werden. Darüber hinaus bietet die Dies erlaubt, verschiedene Standard-Funktionselemente miteinander zu kombinieren, wo-

Software auch die Möglichkeit zur Fehlersuche, indem alle wichtigen Signale aufgezeichnet mit individuelle Lösungen einfach realisierbar sind. Zusammen mit dem Kunden werden
oder in Echtzeit am Bildschirm analysiert werden können. Anforderungen definiert und anschliessend zu einem optimierten Produkt weiterentwi-
ckelt. Die umfangreiche Erfahrung der Ingenieure und die Flexibilität in der Produktion
helfen, optimale Lösungen für spezielle Kundenanforderungen zu finden und umzusetzen.

FUNKTIONSWEISE
Trotz der Vielzahl an Anwendungsmöglichkeiten ist PASO
sehr übersichtlich gestaltet und einfach zu bedienen. Am Bild- SCHIEBERVENTILE MAGNETISCH UND MECHANISCH CHARAKTERISTIK
schirm wird der Funktionsprozess als Blockdiagramm darge- BETÄTIGT Das Ventil kann über eine entsprechende Elektronik fernge-
stellt. Durch Klicken auf eines der Blockdiagramm-Symbole steuert oder vor Ort manuell betätigt werden.
öffnet sich ein Menüfenster, in dem die zum Prozess dazu-
gehörigen Parameter eingestellt werden können. Neben den MERKMALE
Verbindungslinien zwischen den Blöcken wird zudem der in
Echtzeit gemessene Istwert angezeigt, der an den nachfol- • Ergänzt die elektrische Betätigung mit einer
Handhebel-Betätigung für 3-Wege-Ventile
genden Block weitergegeben wird. So lassen sich die Aus-
wirkungen einer Parameteränderung über das gesamte Sys- • Für Schalt- und Proportionalventile
tem hinweg am Computer verfolgen und Feinabstimmungen • In Kombination mit Standard- und Ex d-/ Ex i-Magneten
schnell und gezielt umsetzen. Die eingestellten Werte lassen
sich schliesslich in einer Parameter-Datei speichern und kön- A B
nen auch direkt in ein neues Elektronikmodul geladen werden.
a a 0 b b
P T

PARAMETRIERUNG UND PROGRAMMIERUNG ZUSATZAUSFÜHRUNGEN
• PC-Software PASO (frei verfügbar) • Kundenspezifische Software Erweiterungen

• Individueller Prozessdaten-Monitor • Hardware Erweiterung für Zusatzfunktionen PROPORTIONALVENTILE MIT ELEKTRONIK CHARAKTERISTIK
• Integriertes Oszilloskop • Software für anwendungsoptimierte Lösungen Jedes Proportional-Ventil ist mit der Option einer integrierten

• Remote Control Funktionen • Flexible Schnittstellendefinition Elektronik erhältlich. Damit wird das Ventil zum Digital Smart
• Feldbus Schnittstelle • Elektronik im Ventil integriert Valve (DSV) und ist werkseitig eingestellt. Der Nutzer hat da-
mit den Vorteil, dass das Ventil ohne ein Abgleichen sofort
einsatzbereit ist.
MERKMALE
• Werkseitige Einstellung und Abgleichung
• Kundenspezifische Werkseinstellungen möglich

• Einfacher Wechsel im Ersatzteilfall
• Plug & Play
• Ventilcharakteristik individuell einstellbar

STEUEREINHEITEN NG10 CHARAKTERISTIK
Kompakte Steuereinheiten für Industrie- und Werkzeugma-
schinen. Kombinierte Lösungen mit individuellem Basis-
block und aufgebauten Standardmodulen ermöglichen eine
exakte Anpassung an die Kundenanforderungen.
MERKMALE
• Modular aufgebaute und individualisierte Lösungen

• Kundenspezifische Lösungen im Block integriert
• Komplexe Funktionseinheiten

WANDFLUH INDUSTRIAL | PRODUKTE | INDIVIDUELLE LÖSUNGEN | SEITE 13
